Q3 Super Multi Box – DC Combiner mit neuartiger Fehlerdiskriminierung zum Patent angemeldet
15.05.2025
Smarte Fehlerdiskriminierung für PV-Großanlagen – ein DC Combiner setzt neue Maßstäbe
Die zunehmende Leistung von Freifeld-Photovoltaikanlagen stellt Betreiber und Serviceteams vor immer komplexere Herausforderungen. Gerade bei Anlagen mit Zentralwechselrichtern kann ein einziger defekter String zur Abschaltung eines gesamten Anlagenteils im Megawattbereich führen. Dies verursacht nicht nur Ertragsverluste, sondern auch hohe Servicekosten durch aufwändige Fehlersuche.
Die Q3 ENERGIE GmbH & Co. KG hat hierauf eine praxisnahe Antwort entwickelt: Die neue Q3 Super Multi Box, ein DC Combiner mit zum Patent angemeldeter Fehlerdiskriminierungs-Technologie.
Eine Box – viele Funktionen

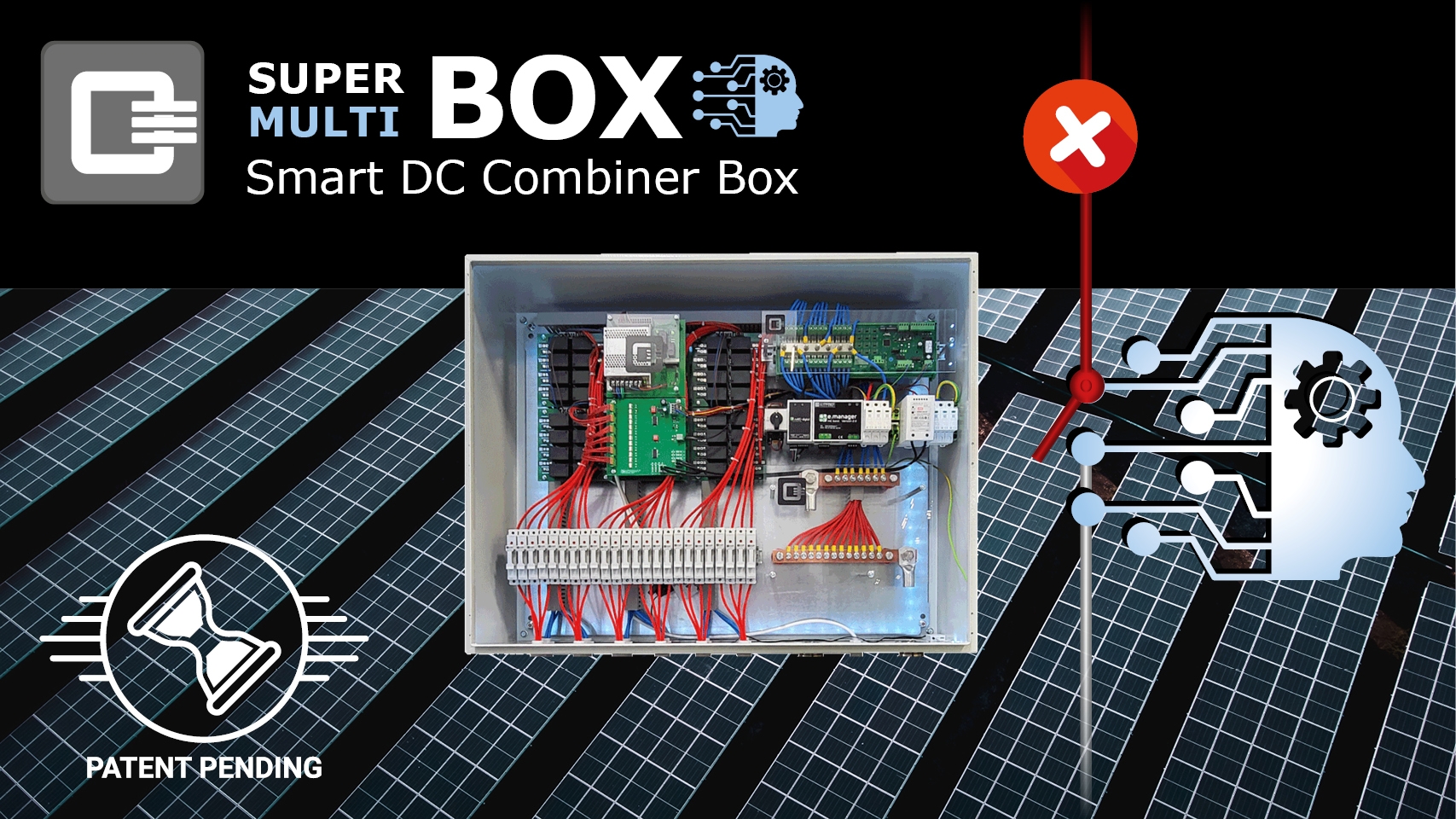

Die Q3 Super Multi Box ist ein hochentwickelter Generatoranschluss für PV-Großanlagen mit Zentralwechselrichter. In einem IP66-Stahlblechgehäuse vereint sie zahlreiche sicherheits- und kommunikationstechnische Funktionen:
⚙️ Einzelstringstrommessung für bis zu 24 Eingänge
⚙️ elektronische DC-Freischaltung bis 480 A bei 1.500 V DC
⚙️ integrierter PV-Fehlermanager mit Fernwartung
⚙️ SPD T1+2 mit Fernmeldekontakt
⚙️ Sicherungen im Plus- und optional auch im Minuspol (32 A / 1.500 V DC)
⚙️ Kommunikationsschnittstellen: Modbus TCP/IP, RS485, Ethernet oder USB
⚙️ MC4-EVO2-Eingangskontakte und Kupferschienenabgang
Die Versorgung der Elektronik erfolgt direkt über die PV-Strings via DC/DC-Wandler. Nachts bleibt das System durch Batteriepufferung kommunikationsfähig.
Innovation: Der "PV String Fehler Diskriminator"
Der DC Combiner beinhaltet eine zum Patent angemeldete Technologie zur selektiven Fehlererkennung auf String-Ebene. Bei einem auftretenden Fehler (z. B. Isolationsfehler oder Lichtbogen) werden zunächst alle Strings einer Box abgeschaltet. Anschließend erfolgt ein automatisiertes Zuschalten String für String, bis der Fehler eindeutig lokalisiert ist. Der betroffene String wird dauerhaft isoliert, die übrigen Strings laufen weiter. Die Anlagenverfügbarkeit bleibt erhalten, der Serviceeinsatz kann gezielt geplant werden.
Dadurch entfallen tagelange Ertragsausfälle und manuelle Suchprozesse im Feld, wie sie bislang bei Großanlagen üblich waren. Der "PV String Fehler Diskriminator" stellt einen Paradigmenwechsel in der Wartung von Großanlagen dar.
Praxisnahe Vorteile für Betreiber und Service
Die Vorteile der Q3 Super Multi Box zeigen sich insbesondere im Betrieb:
⚙️ Ertragssicherung: nur der defekte String wird isoliert
⚙️ schnellere Wartung: automatische Fehlerlokalisierung
⚙️ hohe Kompatibilität: Anbindung an SCADA-Systeme oder Wechselrichter
⚙️ modularer Aufbau: anpassbar auf projektspezifische Anforderungen
"Ein Isolationsfehler kommt bei Freifeldanlagen nicht selten vor. Die neue Q3-Technik spart uns Tage der Fehlersuche – und damit bares Geld!"
– so ein Besucher des Q3 Messestandes auf der Intersolar 2025.
Entwicklung aus der Praxis
Die Q3 ENERGIE GmbH & Co. KG entwickelt seit über 15 Jahren technische Sicherheitslösungen für PV-Systeme. Q3 ENERGIE zählt zu den technologisch führenden Unternehmen im Bereich Feuerwehrschalter in Deutschland. Die Q3 Super Multi Box entstand aus konkreten Kundenanforderungen an DC Combiner: Defekte Einzelstrings sollten nicht mehr ganze Parks lahmlegen.
Basierend auf der bewährten QFire-Technologie wurde eine automatisierte Einzelstringabschaltung entwickelt und mit intelligenter Kommunikation verknüpft. Der Prototyp entstand in unter einem Jahr Entwicklungszeit und wurde pünktlich zur Intersolar 2025 fertiggestellt. Die zugehörige Technologie wurde im Mai 2025 zum Patent angemeldet.
Markteintritt und Ausblick
Die Q3 Super Multi Box wird ab dem dritten Quartal 2025 serienmäßig produziert. Projektbezogene Planung und Angebotserstellung ist ab sofort möglich. Da Q3 auftragsbezogen fertigt, sind Lieferzeiten von mehreren Wochen einzuplanen – für Großprojekte eine kalkulierbare Größe.
Zukünftig plant Q3, eng mit Herstellern von Zentralwechselrichtern zu kooperieren, um frühzeitig Kompatibilität und Funktionssicherheit sicherzustellen.
Fazit : Die Q3 Super Multi Box ist mehr als nur eine Combiner Box. Sie ist ein intelligenter Baustein zur Betriebssicherheit großer PV-Kraftwerke. Mit der neuen Fehlerdiskriminierungstechnologie setzt sie einen neuen Standard für Effizienz, Verfügbarkeit und Sicherheit.
Autor: Thomas Neumann, geschäftsführender Gesellschafter der Q3 ENERGIE GmbH & Co. KG
